KP-F6試驗專用多功能錄波分析系統主要用于對電力系統繼電保護及安全自動裝置在試驗過程中進行波形記錄和故障分析，由試驗專用多功能錄波裝置和電力系統故障診斷專家兩部分組成。主要技術特點如下：

• 強大的故障錄波功能

• 完善的錄波分析功能

• 集成可視化組態平臺

（1）強大的故障錄波功能

• 32路模擬量輸入，交直流信號通用。
• 32路開關量輸入，適應空接點、24V～220V電位。
• 最高采樣頻率1MHz，通道間同步采樣誤差小于2μs，精度小于0.2%。
• 支持不間斷錄波，具備示波器功能。
• 任意檢索歷史錄波數據，啟動方式靈活。
• 智能的IEC61850錄波功能。

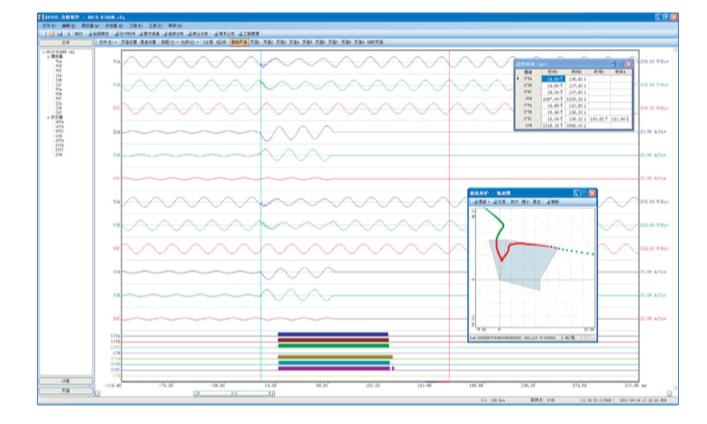

（2）完善的錄波分析功能

• 分別具有交流和直流專用的繪圖模式
• 錄波文件可以輸出多種數據或圖片格式
• 簡單靈活的公式編輯器
• 多種濾波算法，序分量、諧波等信息完整
• 實時顯示保護動作時間

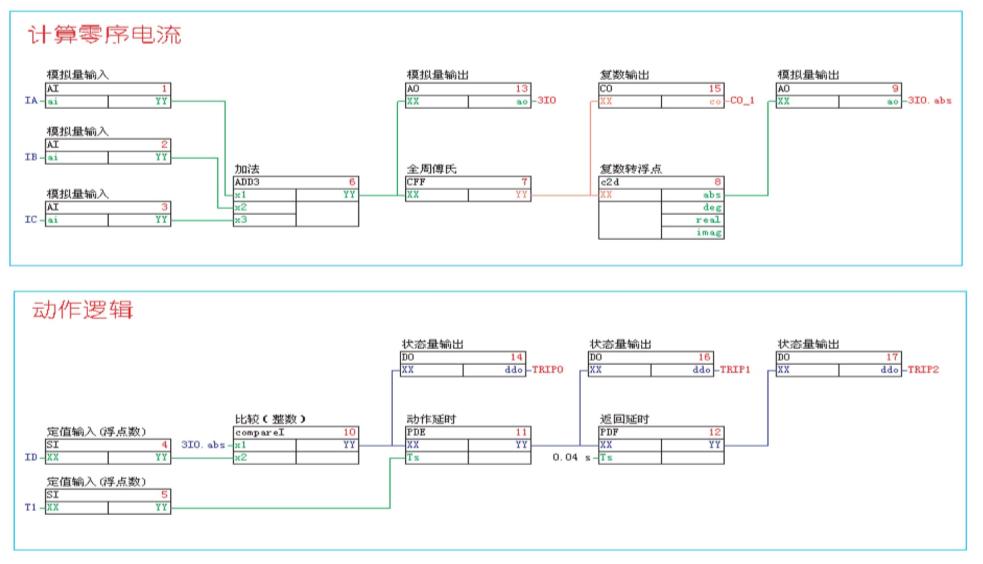

（3）集成可視化組態平臺

• 自主研發的組態軟件平臺，便于功能擴展和分析過程透明
• 開放的組態功能，可開發驗證完整的繼電保護邏輯
• 內嵌典型繼電保護源程序，提供軟件開發及示例
